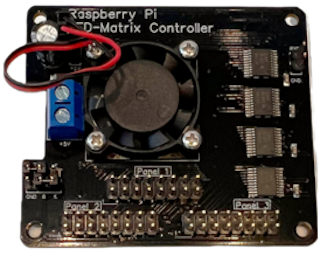

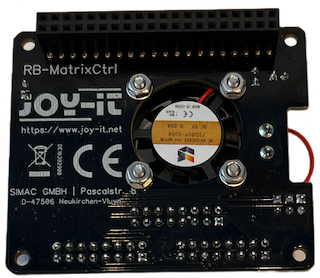

Raspberry Pi JoyIT LED Panel Matrix Controller

De RB_Matrix_CTRL is een LED-paneelmatrixcontroller ontwikkeld door JoyIT.

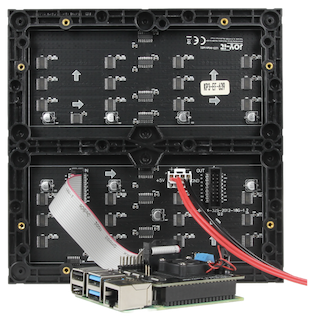

Hij ondersteunt 3 rijen panelen met, afhankelijk van de processorsnelheid van de Raspberry, elke rij maximaal 4 panelen. De RGB LED Matrix Controller is compatibel met alle Raspberry-modellen vanaf versie 3. Met zijn hulp kun je afzonderlijke LED-panelen aansturen ( bijv. Joy-iT 64x64 RGB-LED-Matrix), hele videomuren of displaypanelen.
Hiervoor kan de controller een "matrixwand" aansturen bestaande uit enkele LED-modules, die uit 3 rijen in elke breedte kan bestaan.

De Raspberry Pi zelf kan ook via het bord van stroom worden voorzien. Er wordt dus in totaal slechts één stroombron gebruikt, wat de integratie aanzienlijk vereenvoudigt.

- Logische niveau-omzetter van 3,3 V naar 5V voor het aansturen van maximaal 3 LED-matrixrijen
- Aluminium koellichaam met een ventilator van 25x25 mm
- Framboos Pi 3A/B/A+/B+, 4B
- Ingangsspanning 5 Volt
- Interfaces 3x Hub75-stekkers
- Datalijn E schakelbaar met jumpers naar pin 4 of 8
- Afmetingen 65 x 56 x 26 mm
- Gewicht 40 gram
- Kit bevat controller, koellichaam, ventilator, 2 afstandshouders, 6 schroeven en moeren, 4 platte ringen, 2 jumpers
